 Berichttitel: Smeerschema verduidelijkt
BerichtGeplaatst: zo 06 nov, 2005 2:51
Site Admin
Site Admin
Avatar gebruiker
 WWW  Profiel

Geregistreerd: zo 29 aug, 2004 2:18
Berichten: 2489
Woonplaats: Hengelo (OV)

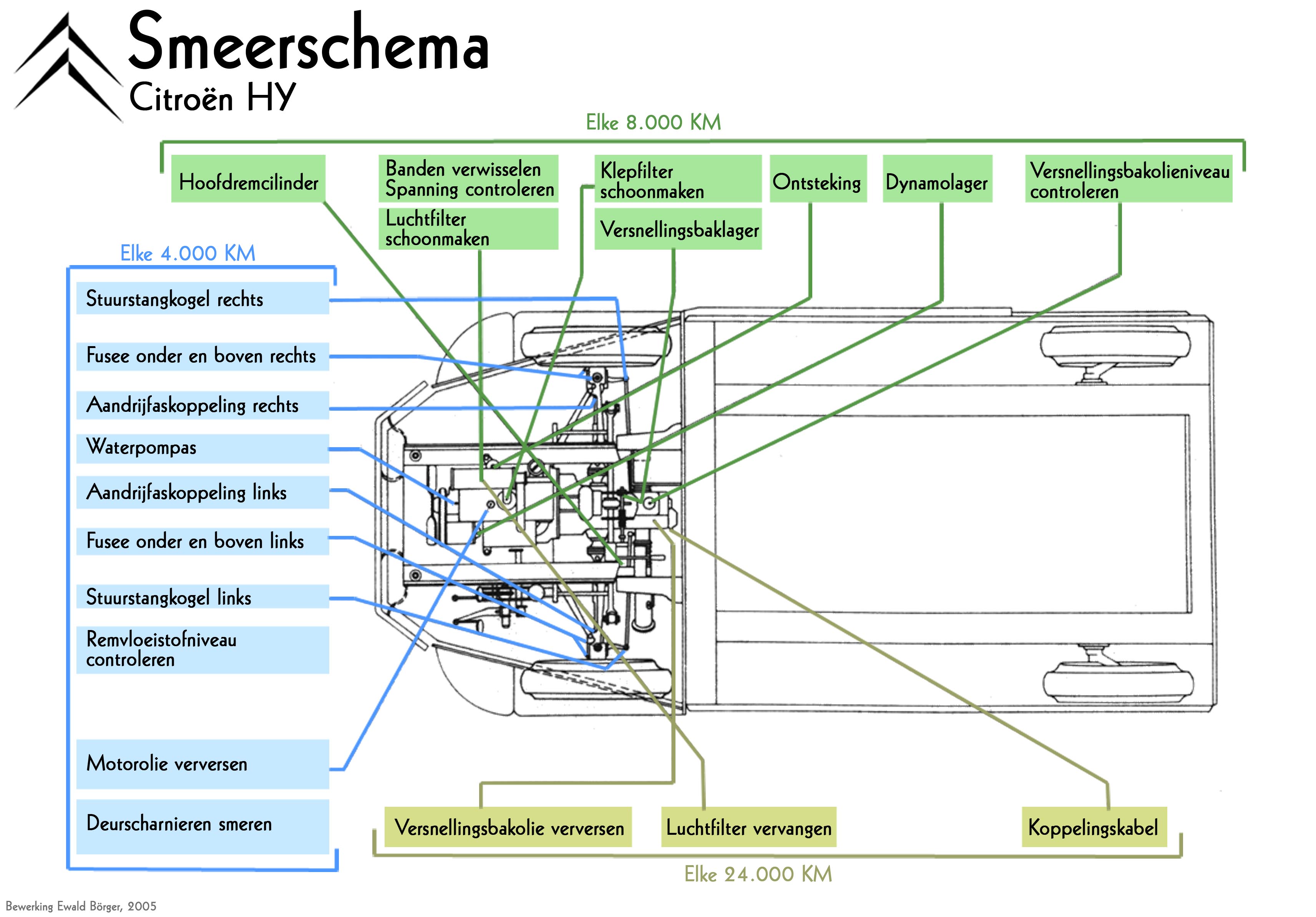

Kreeg van Stef een duidelijk smeerplan, maar omdat mijn Frans niet zo super is dat ik altijd meteen weet wat er staat heb ik 'm met 't woordenboek en werkplaatshandboek erbij maar even vertaald. Tevens de lijnen duidelijker gemaakt en 'm zo gemaakt dat je 'm scherp op A4 kunt afdrukken.
Afbeelding
Klik voor de grote versie (en dat is ook groot: 497KB!)

Op-/aanmerkingen worden op prijs gesteld, misschien dat sommige onderdelen een gangbaardere naam hebben dan ik ze heb gegeven :D
(smeerschema, of smeerplan?)

2008-05-07: opnieuw online

_________________
MurpHY rijdt: weinig | LEiPiE heet ook wel Ewald


Laatst bijgewerkt door LEiPiE op wo 07 mei, 2008 15:51, in totaal 1 keer bewerkt.

Share on FacebookShare on TwitterShare on DiggShare on DeliciousShare on Google+
Omhoog


Offline
 Berichttitel:
BerichtGeplaatst: zo 06 nov, 2005 13:21
HY Forum Grootmeester
HY Forum Grootmeester
Avatar gebruiker
 Profiel

Geregistreerd: vr 14 mei, 2004 14:38
Berichten: 290
Woonplaats: Gieten
Hi Ewald

Netjes gedaan dat smeerschema. Ik het het geprint en zal het in de werkplaats ophangen.
Lukt het een beetje met jou HY?

_________________
"voormalig eigenaar van"
Citroen HY 1967 (org. camper) (staat nu in Slovenie)
binnenkort aan de gang met "de witte" een 74er HY
Citroen HY team afd. Noord.
Samen met HyPeter een loods om te "rommelen met HY"


Omhoog


Offline
 Berichttitel:
BerichtGeplaatst: do 22 feb, 2007 21:33
HY Forum Grootmeester
HY Forum Grootmeester
Avatar gebruiker
 WWW  Profiel

Geregistreerd: vr 31 maart, 2006 11:28
Berichten: 1083
Woonplaats: Amsterdam
Thanks man ! Mooi schema. Ik doe hetzelfde, maar ik plastificeer hem eerst even.

_________________
Netheid is voor de dommen, het genie beheerst de chaos.


Omhoog


Offline
 Berichttitel:
BerichtGeplaatst: do 22 feb, 2007 22:04
HY Forum Expert
HY Forum Expert
 Profiel

Geregistreerd: wo 27 dec, 2006 17:13
Berichten: 99
Woonplaats: Ovezande
helder schema!

weer een puntje erbij op mijn 'to' do lijstje.

greetz


Omhoog


Offline
 Berichttitel:
BerichtGeplaatst: vr 02 maart, 2007 11:54
Site Admin
Site Admin
Avatar gebruiker
 WWW  Profiel

Geregistreerd: zo 29 aug, 2004 2:18
Berichten: 2489
Woonplaats: Hengelo (OV)
Foutje ontdekt: versnellingsbaklager slaat nergens op, dat moeten waarschijnlijk de bewegende delen van de versnellingspook zijn (Palier Axe de Commande de vitesses).
Met dank aan John voor het melden en ook de opmerking dat een wisselstroomdynamo geen smering nodig heeft.

Moet 'm nog even aanpassen (moet 't origineel weer even zoeken en daarna pas ik de eerste post aan), misschien ook meteen maar even een Duitse versie maken aangezien onze oosterburen 'm al een keer hebben vertaald en op citdoks.de hebben gezet :) (nou is mijn duits dan weer niet zo dat ik kan zien of zij 't wel correct hebben staan of niet).

Iemand ondertussen een mooiere naam dan versnellingspookscharnieren? John's garage noemde 't 't 'schakelcommando' maar da's wel een erg letterlijke vertaling uit het Frans :D
Worldlingo maakt er "palier richt van bestelling van snelheden" / "stage control shaft speeds" / "Lager richtet von Geschwindigkeitsauftrag aus" van... ofwel dat schiet niet op, het gaat volgens mij om zowel de plek waar de tangen van de pook bovenop de bak zorgen voor het daadwerkelijke schakelen en de draaipunten waar de complete pook in draait en schuift.

_________________
MurpHY rijdt: weinig | LEiPiE heet ook wel Ewald


Omhoog


Offline
 Berichttitel:
BerichtGeplaatst: vr 02 maart, 2007 16:30
HY Forum Super Expert
HY Forum Super Expert
Avatar gebruiker
 Profiel

Geregistreerd: vr 08 aug, 2003 12:58
Berichten: 178
Woonplaats: Richards Bay, Zuid Afrika
"glijlagers van de versnellingspook"

_________________
HY '76


Omhoog


Offline
 Berichttitel:
BerichtGeplaatst: di 26 jun, 2007 11:15
HY Forum Grootmeester
HY Forum Grootmeester
Avatar gebruiker
 Profiel

Geregistreerd: do 07 aug, 2003 14:53
Berichten: 2752
Woonplaats: Delft
Waarmee/hoe smeren jullie het dynamolager?

Ree


Omhoog


Offline
 Berichttitel:
BerichtGeplaatst: di 26 jun, 2007 12:19
HY Forum Super Expert
HY Forum Super Expert
Avatar gebruiker
 Profiel

Geregistreerd: vr 08 aug, 2003 12:58
Berichten: 178
Woonplaats: Richards Bay, Zuid Afrika
euhhhhhh

Nooit aan gedacht, niet dus...

Is deze voorzien van kogellagers of glijlagers?

_________________
HY '76


Omhoog


Offline
 Berichttitel:
BerichtGeplaatst: di 26 jun, 2007 14:39
HY Forum Expert
HY Forum Expert
Avatar gebruiker
 WWW  Profiel

Geregistreerd: vr 02 jun, 2006 9:56
Berichten: 95
Woonplaats: Tielt-winge België
Het dynamolager is niet smeerbaar het zijn gesloten lagertjes.
Als ze geluid beginnen maken gewoon een nieuw setje monteren.

_________________
Hy 1973 verlengde wielbasis.

Pour moi un peu de "H" S.V.P.


Omhoog


Offline
 Berichttitel:
BerichtGeplaatst: di 26 jun, 2007 14:48
HY Forum Grootmeester
HY Forum Grootmeester
Avatar gebruiker
 Profiel

Geregistreerd: do 07 aug, 2003 14:53
Berichten: 2752
Woonplaats: Delft
Geldt dit zowel voor een wisselstroom- als voor een gelijkstroomdynamo?

Anders snap ik niet waarom het in het bovenstaande smeerschema staat.

En waaraan kan je zien of je dynamo gelijkstroom of wisselstroom heeft?

Groet,

Ree


Omhoog


Offline
 Berichttitel:
BerichtGeplaatst: wo 27 jun, 2007 11:57
HY Forum Expert
HY Forum Expert
Avatar gebruiker
 WWW  Profiel

Geregistreerd: vr 02 jun, 2006 9:56
Berichten: 95
Woonplaats: Tielt-winge België
Op oude bussen die met een dynamo kan je de lagers wel smeren.
Ik heb altijd problemen met jullie begrip geleikstroom- en wisselstroom dynamo.
Wij in België dan spreken over een dynamo en een alternator.

_________________
Hy 1973 verlengde wielbasis.

Pour moi un peu de "H" S.V.P.


Omhoog


Offline
 Berichttitel:
BerichtGeplaatst: wo 27 jun, 2007 12:22
HY Forum Grootmeester
HY Forum Grootmeester
Avatar gebruiker
 Profiel

Geregistreerd: do 07 aug, 2003 14:53
Berichten: 2752
Woonplaats: Delft
Dus, voor zover ik het nu begrepen heb, een oude (gelijkstroom-)dynamo moet iedere 8000 km gesmeerd worden en een nieuwere wisselstroomdynamo cq alternator hoeft niet gesmeerd te worden.

Mijn vragen die blijven zijn
- Vanaf welk bouwjaar is de wisselstroomdynamo toegepast en hoe herken je deze?
- Hoe smeer je de gelijkstroomdynamo?

Groet,

Ree


Omhoog


Offline
 Berichttitel:
BerichtGeplaatst: wo 27 jun, 2007 12:49
Site Admin
Site Admin
Avatar gebruiker
 WWW  Profiel

Geregistreerd: zo 29 aug, 2004 2:18
Berichten: 2489
Woonplaats: Hengelo (OV)
Volgens mij staat dat nog wel ergens op het forum, ik haal ze ook altijd door elkaar.
Wat ik onthou:
lang, dun en vaak zwart: de oude gelijkstroomdynamo
kort, dikker en vaak grijs: de nieuwere wisselstroomdynamo (alternator).

_________________
MurpHY rijdt: weinig | LEiPiE heet ook wel Ewald


Omhoog


Offline
 Berichttitel:
BerichtGeplaatst: wo 27 jun, 2007 14:35
HY Forum Expert
HY Forum Expert
Avatar gebruiker
 WWW  Profiel

Geregistreerd: vr 02 jun, 2006 9:56
Berichten: 95
Woonplaats: Tielt-winge België
Op deze site staat een mooie illustraties van een dynamo en als je een beetje frans kan merk je meteen ook het smeerpunt op.
Het lijkt een beetje op het potje dat op de waterpomp zit.

http://www.moto-histo.com/Allumage/Allumage.htm

_________________
Hy 1973 verlengde wielbasis.

Pour moi un peu de "H" S.V.P.


Omhoog


Offline
 Berichttitel:
BerichtGeplaatst: wo 27 jun, 2007 15:05
HY Forum Grootmeester
HY Forum Grootmeester
Avatar gebruiker
 Profiel

Geregistreerd: do 07 aug, 2003 14:53
Berichten: 2752
Woonplaats: Delft
Dus hier gelijkstroom dynamo, waar de "graisseur" het smeerpuntje is.

Afbeelding

En de wisselstroom dynamo (alternator)

Afbeelding

Ik neem aan dat je in de "graisseur" een druppeltje motorolie moet doen, net als bij de waterpomp?

Groet,

Ree
